상세 정보 |
|||
| 상품 이름: | 유전을 위한 고압 H2S 서비스 형태 100 활동적 팔꿈치 / 치산 스위블 관 이음쇠 | 키워드: | 회전은 팔꿈치를 접합합니다 |
|---|---|---|---|
| 용법: | 석유와 가스 시추 | 사이즈: | 1 - 4 |
| 동작 압력: | 2000psi ~ 20000psi | 작동 온도: | -46C-121C |
| 재료: | 합금 강 | 작동 매체: | 석유, 천연가스, 머드와 H2S, 이산화탄소를 포함하는 가스 |
| 하이 라이트: | 스위블 엘보를 꿰뚫는 오일 가스,고압 치산 스위블 관 이음쇠,유전 치산 스위블 관 이음쇠 |
||
제품 설명

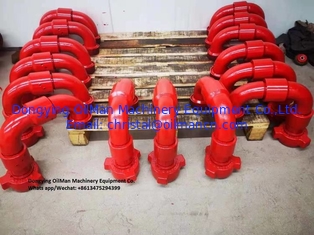

유전을 위한 고압 H2S 서비스 형태 100 활동적 팔꿈치 / 치산 스위블 관 이음쇠
우리의 움직일 수 있는 팔꿈치는 볼 베어링을 갖춘 금속 관로 이음 장치입니다. 그것은 미국에 FMC와 SPM의 기술을 기반으로 한 소화, 흡수와 기술 혁신에 의해 생산된 일련의 제품입니다. 상술은 1에서 4의 범위이고 정격작업 압력이 25 내지 140MPa (3629psi 내지 20000psi) 입니다. 정상 온도, 저온과 설파우르-콘테이닝 가스 조건 하에 사용을 위한 여러가지 유형의 움직일 수 있는 팔꿈치와 수리용 장비는 제공될 수 있습니다. 2개 종류의 긴 반경과 짧은 반경이 있습니다. 긴 반경 움직일 수 있는 팔꿈치는 매끄러운 지름을 가지고 있으며, 그것이 액체가 지나갈 때 저항을 최소화할 수 있습니다. 때때로 사이트 때문에 유체에 의한 전환의 벽 두께의 부식과 부식은 짧은 반경 보다 더 낫습니다 Ｓ호트 반지름은 설치 공간이 제한될 때 또한 사용되거나 압력이 낮습니다.
스위블 관 이음쇠는 위조함으로써 고강도 합금 강으로부터 만들어지고 열처리가 그것에서 실행됩니다, 그러므로 그것의 서비스 강도와 긴 서비스 라이프가 정격작업 압력 하에 보증됩니다. 그것의 양쪽 끝은 LP 내부 스레드 연결로 연결될 수 있고, 또한 유럽연합으로 연결될 수 있습니다. 그것은 다양한 종류의 파이프라인의 설치 방법에 적용될 수 있습니다.
우리의 움직일 수 있는 팔꿈치는 균일한 벽 두께와 긴 서비스 라이프로, CNC 기계 공구에 합금 강 위조를 끓이고 만곡시킴으로써 형성됩니다. 외양 품질은 수입된 공백의 그것에게 비슷합니다 ; 열처리는 변형체의 서비스 수명을 연장하기 위해 그룹 조절된 열처리 생산 라인을 통하여 실행됩니다. 그것이 압력을 지닐 때 균형적이도록, 움직일 수 있는 팔꿈치의 3방식 디자인은 더 효과적으로 무겁고 경하중을 지닐 수 있습니다. 가변 부하를 지닐 때, 파이프라인에서 진동은 작습니다. 연결 크기는 미국 표준에 따라 완전히 있습니다. 그것은 비슷한 외국 제품을 대체할 수 있습니다. 밀봉은 합성 고무로 만들어지고, 볼을 지원하는 금속을 가지고 있습니다. 동시에, 그것은 압력 릴리프 홀로 설계됩니다. 밀봉이 2번 누출을 가지고 있을 때, 그것은 압력이 매우 사용의 안전을 향상시키는 볼웨이 제어 내에 축적되는 것을 예방하기 위해 자동적으로 압력을 줄일 것입니다. 통합 연결은 빠르고 믿을 만합니다. 유전의 필요를 충족시켜 주기 위해, 3″ 105MPa의 신체제와 긴 반경 움직일 수 있는 팔꿈치는 10년 만에 개발되었습니다. 부식에 취약한 부분의 벽 두께와 강도는 부식 저항을 향상시키고 서비스 수명을 연장하기 위해 디자인에서 증가되었습니다.
추천된 서비스 :
흐름선을 굳히고 순환시키면서, ·는 잘 내부 접속을 시험하면서, 서비스 플로우 라인, frac 다양성을 잘 하이-프레셔
· 다른 웰 서비스, 자극과 마찰성 적용
아드바나게 :
1.필수적 볼 베어링으로, 우리의 스위블 관 이음쇠는 FMC, 미국으로부터의 기술을 기초로 하여 제조됩니다.
2.스위블 관 이음쇠와 그들의 수리용 장비의 다양한 모델들은 2에서 4의 범위인 크기로, 이용 가능하고 정상적이거나 낮은 온도에 적합하거나 H2S 환경과, 6000-20000psi(42Mpa-140Mpa)에 이르는 WP를 평가했습니다.
3.우리는 길고 짧은 반지름 스위블 관 이음쇠를 공급할 수 있습니다. 긴 반경 스위블 관 이음쇠는 유동적 충격을 최소화할 수 있고, 정련과 부식을 위한 저항의 더 좋은 성능을 가지고 있습니다. 우리는 또한 제한된 설치 공간으로 인해 저압 작동을 위해 짧은 반경 스위블 관 이음쇠를 사용할 필요가 있습니다.
4.스위블 관 이음쇠의 패턴은 균일한 벽 두께와 더 긴 서비스 수명으로, NC 기계 도구에서 만들어집니다. 안쪽이고 외부 아크의 벽 두께 차이는 FMC 표준을 충족시킬 수 있습니다.3가지 공 선거 설계는 안정하게 무거운 짐을 지니고, 가변 부하와 저진동을 보증할 수 있습니다.
5.스위블 관 이음쇠의 모든 크기는 FMC 동등품이 장비를 굳히고 부수는 것이 사용되면서 교체될 수 있습니다.
6.릴리즈 홀과 합성 고무로 만들어진 밀봉 부분은 폭발 예방 금속 링으로 설비됩니다. 누출 부품을 밀봉할 때, 압력은 자동적으로 완화될 것입니다. 안전 성능은 강화됩니다.
7.스위블 관 이음쇠가 많은 유지 없이 정상적으로 일한다는 것을 보통 좋은 주유는 보증할 수 있습니다.
기술적 요구 :
| 기술 | 상술 | 모델 | 단 접속 |
| 짧은 반경 스위블 관 이음쇠 |
1"x3500psi(25Mpa) 1"-1/2x6000psi(42Mpa) 1"-1/2x10000psi(70Mpa) 2"x6000psi(42Mpa) 2"x10000psi(70Mpa) |
방식 10,50 방식 10,50 방식 10,50 방식 10,50 방식 10,50 |
LP 암나사산 LP 암나사산 LP 암나사산
|
| 1-1/2 " 긴 반경 스위블 관 이음쇠 |
1"-1/2x10000psi(70Mpa) 1"-1/2x10000psi(70Mpa) |
방식 10 방식 50 |
LP 여성 LP 여성 |
| 2 " 긴 반경 스위블 관 이음쇠 |
2"x10000psi(70Mpa) 2"x10000psi(70Mpa) 2"x10000psi(70Mpa) 2"x10000psi(70Mpa) 2"x10000psi(70Mpa) 2"x15000psi(105Mpa) 2"x15000psi(105Mpa) 2"x20000psi(140Mpa) |
방식 10,20,50 방식 10,50 방식 10,50 방식 10,50,80,100 방식 20,30,60 방식 10,50,80,100 방식 20,30,60 방식 10,50 |
LP 또는 TBG 여성 MxF(Tr100x12.7) MxF(Tr100x12) MxF,MxM,FxF MxF(Tr/America) 마스텀 MxF,MxM,FxF MxF(Tr/America)MxM MxF,MxM |
| 3 " 긴 반경 스위블 관 이음쇠 |
3"x10000psi(70Mpa) 3"x10000psi(70Mpa) 3"x10000psi(70Mpa) 3"x15000psi(105Mpa) 3"x15000psi(105Mpa) 3"x20000psi(140Mpa) |
방식 20,50 방식 10,50,80,100 방식 20,30,60 방식 10,50,80,100 방식 20,30,60 방식 10,50 |
Lp 또는 TBG 여성 MxF,MxM,FxF MxF(Tr,America) 마스텀 MxF,MxM,FxF MxF,MxM MxF,MxM |
| 4 " 긴 반경 스위블 관 이음쇠 |
4"x6000psi(42Mpa) 4"10000psi(70Mpa) |
방식 10,50 방식 10,50 |
MxF,MxM,FxF MxF,MxM,FxF |
