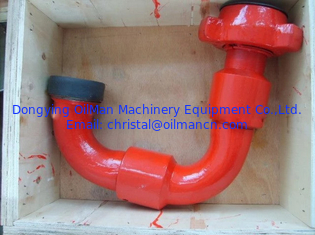

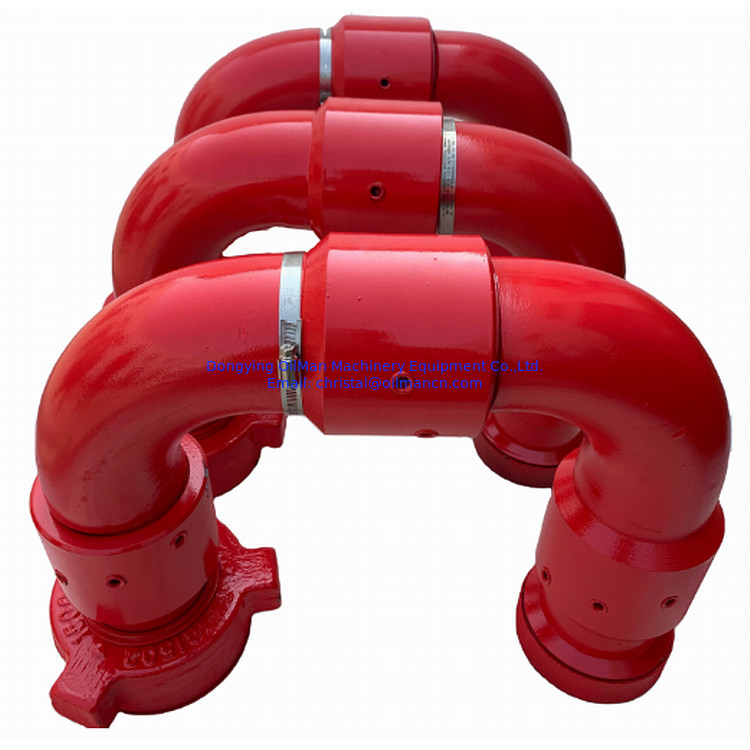

합금 강철 재료 우물 머리 조립 FMC 회전 관절 팔꿈치 연합 스타일 50 스타일 10

제품 설명

API 웰헤드 고압 팔꿈치 연합,치크산 FMC 관절 회전 관절 스타일 50 10

설명

회전 관절은 고압 유체 제어 제품 시멘팅 및 분쇄 장비입니다.망치 연합은 방향을 변경하고 파이프 라인 연결 파이프 라인 연결 건설을 촉진하기 위해산성 작동 환경 (CO2, H2S가스를 함유한 산성 가스 작동 환경을 제외한) 에서 고압 방출 선, 입출선, 임시 흐름 선, 우물 테스트,그리고 파이프라인에 있는 다른 고전압 송전선. 회전 관절 사양은 11⁄2 "~ 4"인치, 42MPa ~ 105MPa의 가등 작업 압력, 작업 온도는 -46 °C ~ 121 °C입니다.

⑴고압 회전 관절은 주로 고압 방출 파이프, 흡입 파이프, 일시적 흐름 파이프,다른 고압 조건에서 유체 운송을 위한 웅덩이 시험 파이프 및 파이프;

⑵잘 설계 된 11⁄2 "~ 4" 길이의 스파이 회전 관절은 42Mpa ~ 105Mpa (6000psi ~ 15000psi) 의 냉동 작업 압력을 가지고 있으며, 10 가지 다른 유형이 있습니다.두 방향 또는 세 방향이 회사는 또한 정상 온도, 낮은 온도 및 황성 가스의 조건에서 다른 유형의 90도 회전 관절과 수리 키트를 제공할 수 있습니다.

특징

회전 관절의 주요 기술 매개 변수
⑴.90도 회전 관절은 10 타입, 20 타입, 30 타입, 40 타입, 50 타입, 60 타입, 70 타입, 80 타입, 90 타입, 100 타입 연합과 연결되어 있으며 일반적인 연결 방식은 아래와 같습니다.

⑷예를 들어: 3 × 105Mpa (~ 15000psi) -fig1502-M × M-10형 회전 관절의 부품 목록

- 아니	이름	Qty	- 아니	이름	Qty
1	WN 구부러진 관절	1	8	NQ 직관	1
2	기름 유지 고리	3	9	랜드	2
3	WQ 직관 관절	1	10	스프링 랜드	2
4	강철 공	297	11	Hummer 유니온	2
5	지방 막힘	9	12	스틸 공 플러그	6
6	유니온 밀폐 반지	3	13	O형 밀폐 반지	3
7	글랜드 포장	3	14	구멍을 위한 원자	6
