상세 정보 |
|||
| 제품 이름: | 7 1/16 "~ 20 3/4" 폭파 방지 고무 코어로 원형 BOP | 키워드: | 환형 BOP, 폭발 방지기 |
|---|---|---|---|
| 적용: | 석유 & 가스 시추 | 보증: | 한 해 |
| 공칭 직경: | 7-1/16 "~ 20-3/4" | ||
| 강조하다: | 유전 고리 모양 방해물 Bop,수력인 고리 모양 방해물 Bop |
||
제품 설명

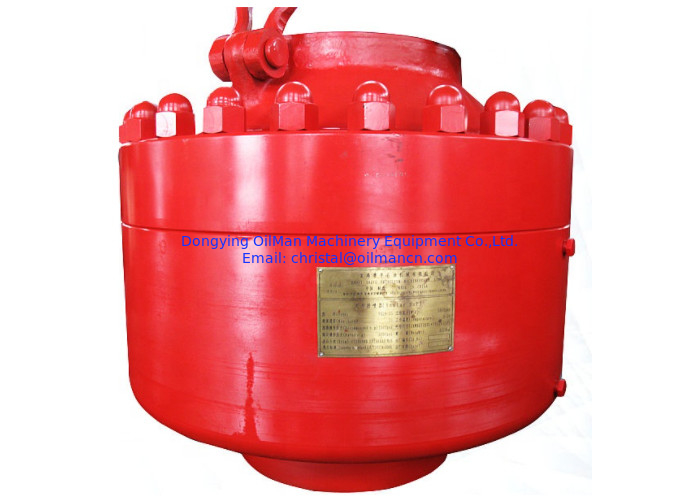

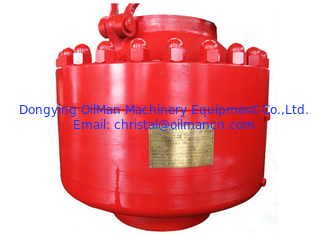

7 1/16 "~ 20 3/4" 폭파 방지 고무 코어로 원형 BOP
원형 BOPS는 다양한 시리즈 및 압력 등급으로 제공됩니다. 모든 원형 BOPS는 API 스펙 16A 3판에 따라 설계 및 제조됩니다.
원형 BOP는 몸, 상단 하우징, 먼지 방지 반지, 피스톤 및 포장 요소 등으로 구성됩니다. 모든 크기의 켈리, 드릴 파이프, 드릴 칼러, 도구 관, 케이스 및 케이블 등을 봉인 할 수 있습니다.그리고 그것은 또한 경쟁적으로 닫을 수 있습니다 그리고 우물 구멍에 어떤 드릴링 도구가 없을 때 우물 구멍을 밀고.
이 BOP는 축전기를 사용할 때, 18°/35° 미세한 힌트 도구 관절을 통과하여 우리의 스누빙 작업을 수행 할 수 있습니다.
| 원형 BOP 사양 | |||||||||
| 모델 | FH18-21 | FH18-35 | FH23-21 | FH23-35 | FH28-14 | FH28-21 | FH28-35 | FH35-21 | FH35-35 |
|
7 1/16" 3000 psi |
7 1/16 5000 psi |
9인치 3000 psi |
9인치 3000 psi |
11인치 2000 PSI |
11인치 3000 PSI |
11인치 5000 PSI |
13 5/8" 3000 PSI |
13 5/8" 5000 PSI |
|
| 구멍 크기 |
1790.4mm 7 1/16" |
1790.4mm 7 1/16" |
2280.6mm (9") |
2280.6mm (9") |
2790.4mm (11") |
2790.4mm (11") |
2790.4mm (11") |
3460.1mm (13 5/8") |
3460.1mm (13 5/8") |
| 가급적 작동 압력 |
21MPa (3000 psi) |
35MPa 5000psi) |
21MPa (3000 psi) |
35MPa 5000psi) |
14MPa (2000psi) |
21MPa (3000psi) |
35MPa 5000psi) |
21MPa (3000psi) |
35MPa 5000psi) |
| 수중 정지 껍질 시험 압력 |
42MPa (6k psi) | 52.5 MPa (7500psi) |
42MPa (6k psi) |
52.5 MPa (7500psi) |
28 MPa (4000psi) |
42 MPa (6000psi) |
52.5 MPa (7500psi) |
42 MPa (6000psi) |
52.5 MPa (7500psi) |
| 운영실 등급 작업 압력 |
14MPa (2k psi) | 14MPa (2000psi) |
14MPa (2k psi) |
14MPa (2000psi) |
14MPa (2000psi) | 14MPa (2000psi) |
14MPa (2000psi) |
14MPa (2000psi) |
14MPa (2000psi) |
| 강도 작업 압력 수압 제어 시스템 |
21MPa (3000psi) |
21MPa (3000psi) |
21MPa (3000psi) |
21MPa (3000psi) |
21MPa (3000psi) | 21MPa (3000psi) |
21MPa (3000psi) |
21MPa (3000psi) |
21MPa (3000psi) |
| 권장 수압 작업 압력 조절 밀폐된 파이프 스트링용 |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
≤10.5 Mpa (1500psi) |
| 열기 방의 부피 |
15L (3.92gal) |
15L (3.92gal) |
22.8L (6.02gal) |
33L (8.72g) |
33L (8.72g) |
33L (8.72g) |
56L (14.79gal) | 72L (19/02gal) |
72L (19/02gal) |
| 밀폐 방의 부피 |
21L (5,55g) |
21L (5,55g) |
34L (8.98g) |
42L (11.10gal) | 46L (12.15gal) | 46L (12.15gal) | 72L (19.02gal) | 98L (25.89gal) |
98L (25.89gal) |
| 닫기 범위 | 0~7 1/16" | 0~7 1/16" | 0~9" | 0~9" | 0~11" | 0~11" | 0~11" | 0~13 5/8" | 0~13 5/8" |
| 수압 연결 포트 | NPT1 | ||||||||
| 온도 등급 | T20 (-29 ~ 121)oC)또는 필요에 따라 | ||||||||
| 차원 (OD x 높이) | 745mm*842mm | 745mm*842mm | 908mm*838mm | 1016mm*924mm | 1013mm*855mm | 1013mm*873mm | 1146mm*110mm | 1271mm*1176mm | 1271mm*1176mm |
| 무게 | 1433000g | 1520kg | 2440kg | 3050kg | 3512kg | 3400kg | 4716kg | 5700kg | 6415000g |
