상세 정보 |
|||
| 제품 이름: | API 드릴링 리그 사용 4-17 인치 유형 SDD 수동 통로 부품 목록 | 키워드: | SDD 타입 수동 통 |
|---|---|---|---|
| 신청: | 오일 시추 처리 도구 | 보증: | 한 해 |
| 소재: | 합금강 | 품질: | OEM BJ,VARCO,NOV,BVM 및 BV 톤 |
| 크기: | 4 "-17" | 색상: | 빨간색, 녹색, 파란색 또는 필요에 따라 |
| 강조하다: | 17 inch 천공 파이프 집게 설명서,4 inch 천공 파이프 집게 설명서,SDD 매뉴얼 집게 드릴링 |
||
제품 설명
사용 된 API 드릴링 리그 4 - 17 인치 타입 SDD 부품 목록과 함께 수동 톱
수동 손잡이의 설명:
타입 Q101-432/140 ((4-17in) SDD 수동 톱은 굴착 도구의 나사 및 케이스 관절 또는 결합을 구성하거나 분쇄하는 데 사용됩니다.그것은 락 럭 턱을 변경하여 조정 될 수 있습니다.
타입 SDD 수동 톤 기술 매개 변수
| SDD 타입 수동 톱니 | ||||
| 래치 폐 턱 | 힌지 핀 구멍 | 크기 범위 | 크기 범위 | 정량 토크KN.m) |
| (mm) | (중) | |||
| 1# | 1 | 101.6-1397 | 4-5.1/2 | 140 |
| 139.7-146 | 5.1/2-5.3/4 | |||
| 2 | 139.7-1683 | 5.1/2-6.5/8 | ||
| 165.1842 | 6.1/2-7.1/4 | |||
| 3 | 168.3-1937 | 6.5/8-7.5/8 | ||
| 196.9-2159 | 7.3/4-8.1/2 | |||
| 2# | 1 | 215.9-228.6 | 8.12/-9 | |
| 241.3-273 | 9.1/2-10.3/4 | |||
| 2 | 273-304.8 | 103/4-12 | ||
| 3# | 1 | 304.8-323.8 | 12-12.3/4 | 100 |
| 339.7-3356 | 133/8-14 | |||
| 2 | 381 | 15 | ||
| 4# | 1 | 400 | 15.3/4 | 135 |
| 5# | 2 | 406.4 | 16 | 80 |
| 431.8 | 17 | |||
수동 톤 모델 WBB (Q 2 3/8" - 10 3/4")
| 래치 럭 턱 | 크기 범위 |
등급 토크 kN·m |
|
| 안쪽 | mm | ||
| 1 | 2 3/8~3 3/4 | 600.3~95.25 | 48 |
| 2 | 3 1/2~4 5/8 | 88.9~11748 | |
| 3 | 4 1/2~5 3/4 | 114.3~14605 | |
| 4 | 5 1/4~7 1/4 | 133.35~18415 | |
| 5 | 6 7/8~8 5/8 | 174.63~219.08 | |
| 6 | 9~10 3/4 | 228.6~27305 |
35
|
AAX형 수동 톱
| 래치 럭 턱 | 크기 범위 | 등급 토크 (KN.M) | |
| 1# | 2-7/8 ~ 3-3/4" | 73 ~ 95.25mm | 75 |
| 2# | 3-1/2" ~ 4-1/2" | 88.9 ~ 114.3mm | |
| 3# | 4~5-1/4" | 101.6 ~ 133.35mm | |
| 4# | 5~7-1/4" | 127 ~ 184.15mm | |
| 5# | 6~7/8"~8~5/8" | 174.6 ~ 219.1mm | |
| 6# | 9~10-3/4" | 228.6 ~ 273.05mm | 40 |
| 7# | 10-3/4" ~ 11-3/4" | 273.05 ~ 298.45mm | |
| 8# | 13-3/8" | 339.7 | |
| C형 수동 톱니 | |||||
| 래치 루그 턱의 번호 | 짧은 턱 | 힌지 턱 | 과다 복용 | 등급 토크 | |
| (mm) | (중) | KN•m | |||
| 1# | 2 3/8-7 | - | 60~93년 | 2 3/8-3.668 | 48 |
| 2# | 73-108 | 2 7/8-4 1/4 | |||
| 3# | 89-133 | 3 1/2-5 1/4 | |||
| 4# | 133-178 | 5 1/4-7 | |||
| 5# | 7 3/8-10 3/4 | 7-8 5/8 | 178-219 | 7-8 5/8 | |
| 6# | 9 5/8-10 3/4 | 244-273 | 9 5/8-10 3/4 | ||
제품 표시:

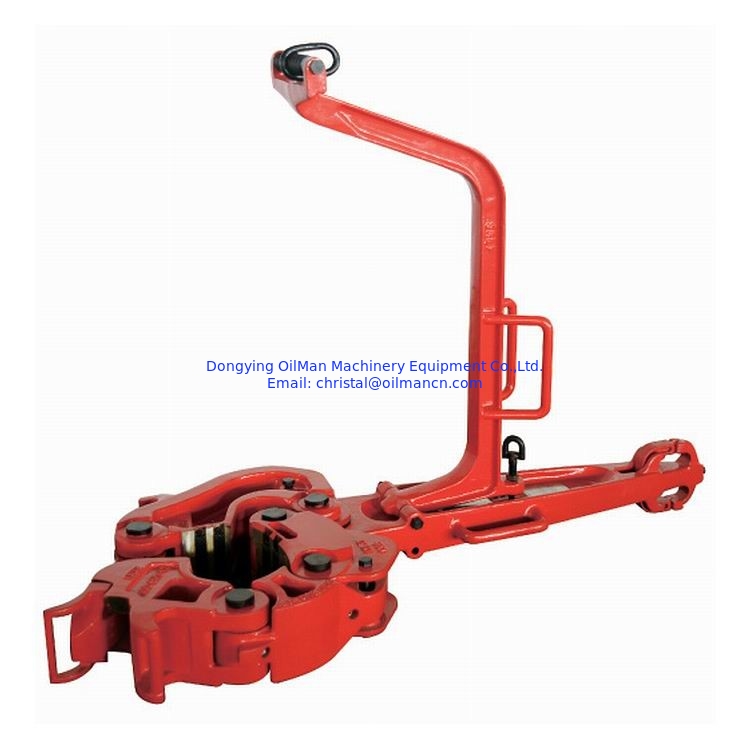

사용 된 API 드릴링 리그 4 - 17 인치 타입 SDD 부품 목록과 함께 수동 톱
패키지 및 운송:
수출 API 굴착 리그의 운송을 위한 나무 케이스 사용 된 4 - 17 인치 유형 SDD 부품 목록과 함께 수동 톤
